Мониторы для маммографии. Незначительные различия - важные решения
Разница в анализе изображений маммографии и компьютерной томографии
Маммография остаётся основным методом скрининга и ранней диагностики заболеваний молочной железы, включая рак. Выявление любой патологии на самых ранних стадиях напрямую влияет на прогноз и успешность лечения. Современные технологии радиологии обеспечивают максимальную точность постановки диагноза с применением специализированных мониторов для маммографии, которые способны передавать мельчайшие детали плотной ткани молочной железы на предмет обнаружения в ней крошечных образований – микрокальцинатов. Характер клинической цели маммографии диктует более высокие требования к техническим характеристикам мониторов, чем при интерпретации изображений КТ, которая часто фокусируется на анализе более крупных анатомических структур и изменениях плотности тканей. Стандартный диагностический дисплей часто позволяет отобразить эти различия без той высочайшей точности, которая требуется при маммографии. Патологические образования, как правило, крупнее с более высокой контрастностью, чем скопления микрокальцинатов. Поэтому монитор, идеально подходящий для компьютерной томографии, не справляется с полноценной диагностикой маммографических изображений.
Факторы, влияющие на диагностическую точность маммографии
Несмотря на то, что маммография является «золотым стандартом» диагностики раннего рака молочной железы, в том числе непальпируемых образований, многое зависит от интерпретации снимков врачом-рентгенологом.
При маммографии даже незначительные дефекты изображения, такие как недостаточная яркость или ошибки в настройке GSDF (Grayscale Standard Display Function), могут скрыть микрокальцинаты или исказить границы образований, что напрямую увеличивает риск ложноотрицательных и ложноположительных результатов.
В маммографии многое зависит от качества изображения, которое напрямую влияет на диагностику. Даже незначительное отклонение от требуемых характеристик может повлиять на принятие решений и результаты лечения. Едва заметная разница в яркости на экране маммографа или один «зависший» пиксель — это не мелочь. Это потенциальный источник диагностической ошибки, которая может изменить всю вашу жизнь.
Недостаточная яркость или ошибки в определении глубины резкости могут скрыть диагностически значимые признаки. Скопление слабо выраженных микрокальцинатов может оказаться ниже порога восприятия на тусклом или плохо откалиброванном экране. Это может привести к ложноотрицательному результату с серьезными последствиями. Плохая однородность экрана также может изменить внешний вид образования в зависимости от его расположения, что вызывает сомнения и противоречия.
Артефакты на экране монитора могут имитировать патологические изменения, приводя к ложноположительным результатам. Небольшое скопление битых пикселей или неоднородное яркое пятно могут быть ошибочно приняты за патологию, что приведет к ненужному беспокойству, биопсии и дополнительным исследованиям. Несмотря на то, что при интерпретации результатов компьютерной томографии также важно качество дисплея, сама природа КТ делает ее результаты менее чувствительными к таким незначительным отклонениям.

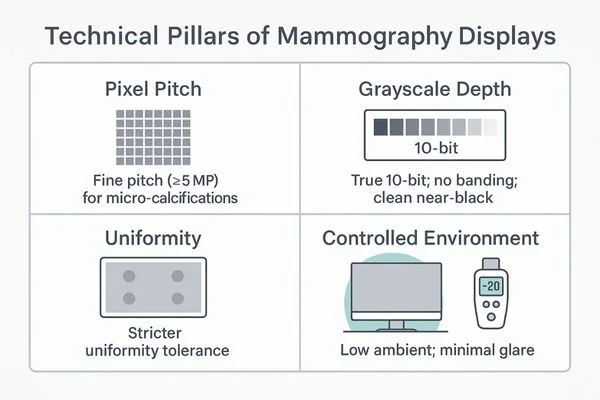

Требования к характеристикам мониторов маммографии
Столь важные факторы, влияющие на качество диагностики маммографии, диктуют строгие требования к техническим характеристикам мониторов:
Высокое разрешение
Маммографический монитор должен иметь очень высокую плотность пикселя. Это снизит риск, что микрокальцинаты, размером в несколько десятых миллиметра с очень низким контрастом по сравнению с окружающей тканью, не потеряются из-за пикселизации.
Высокая яркость и строгая однородность
Точная и детальная диагностика изображения достигается при возможности изменения уровня яркости и контрастности, инвертирования изображения, выделения и увеличения интересующего участка, что позволяет акцентировать внимание на мелкие детали и тончайшие структуры, меняя их визуальные характеристики.
Требования к однородности должны быть более строгими, чем в общей радиологии. Небольшая разница в яркости между центром и краем может сделать малоконтрастное образование невидимым, если оно находится в более темной зоне.
Необходимо постоянно отслеживать и корректировать старение панели и изменение яркости.
Даже небольшое количество окружающего света может привести к появлению бликов, поэтому необходимо контролировать освещение в помещении.
10 - битная глубина цвета
Дисплей должен быть тщательно откалиброван стандартная функцией GSDF (Grayscale Standard Display Function) и поддерживать 10-битный режим отображения в градациях серого, чтобы передавать тонкие оттенки и предотвращать появление полос, которые могут маскировать текстуру и скрывать слабоконтрастные структуры. Низкий уровень шума при отображении черного цвета крайне важен для сохранения четкости деталей, близких к черному цвету.
Линейка мониторов Reshin для маммографии

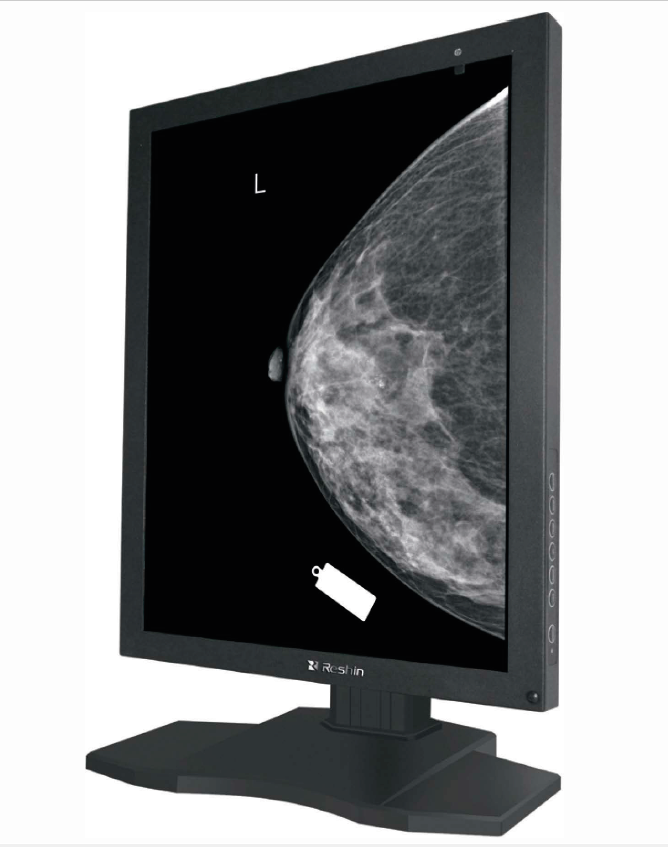

MD52G (21,3 дюйма)
- Разрешение / Размер - 5 МП
- 10-битный - ДА
- GSDF и автоматическая калибровка - ДА
- Стабилизация яркости - ДА
- Коррекция однородности - ДА
- Антибликовое покрытие - ДА
- Основной вариант использования - 2-х мониторная рабочая станция

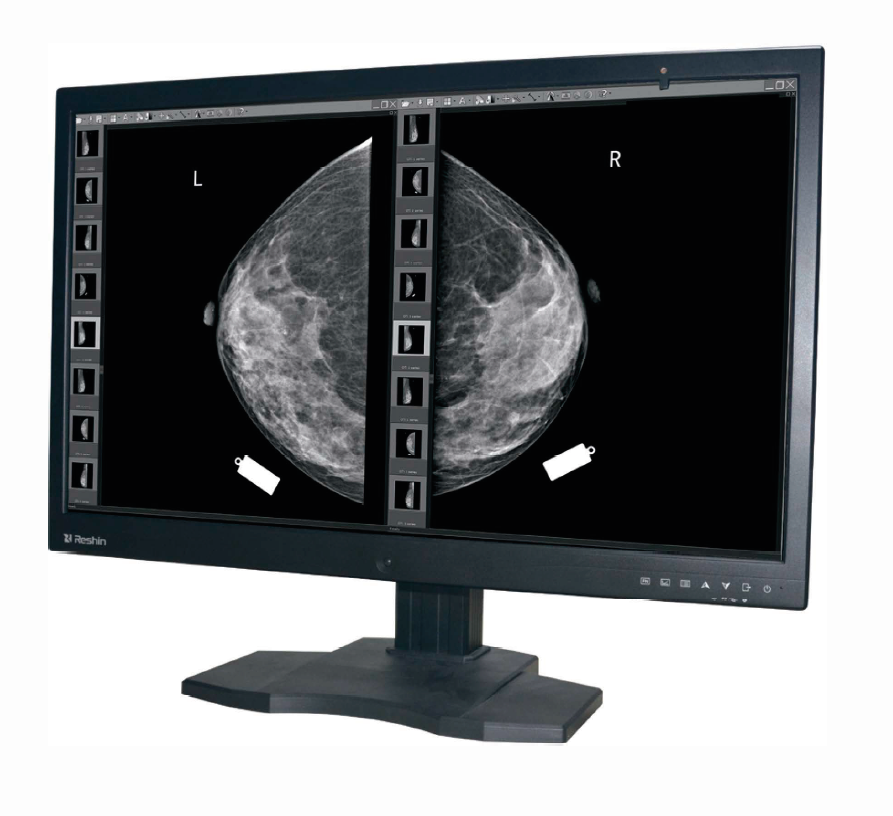

MD85CA (31,5 дюйм)
- Разрешение / Размер - 8 МП
- 10-битный - ДА
- GSDF и автоматическая калибровка - ДА
- Стабилизация яркости - ДА
- Коррекция однородности - ДА
- Антибликовое покрытие - ДА
- Основной вариант использования - Одиночное рабочее место

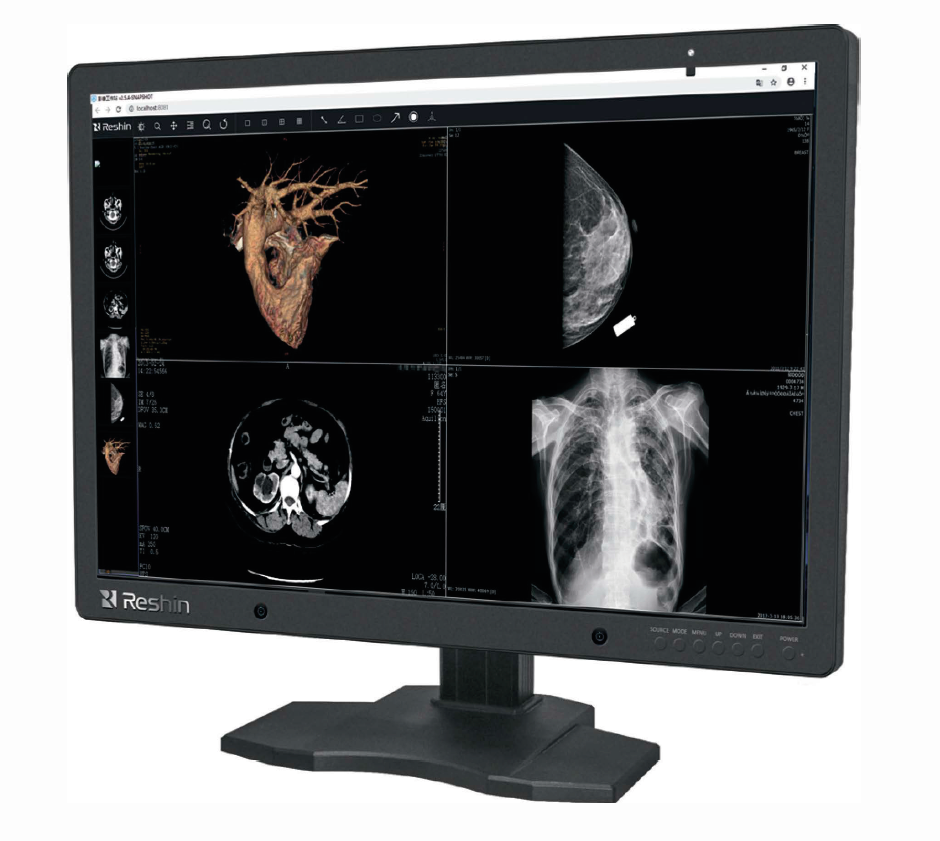

MD120C (31 дюйм)
- Разрешение / Размер - 12 МП
- 10-битный - ДА
- GSDF и автоматическая калибровка - ДА
- Стабилизация яркости - ДА
- Коррекция однородности - ДА
- Антибликовое покрытие - ДА
- Основной вариант использования - Одиночное рабочее место

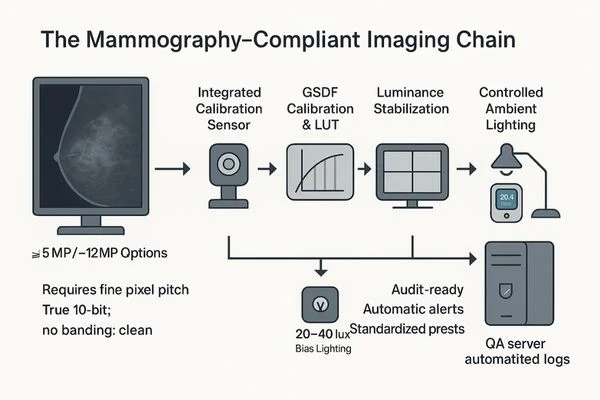

Особенности рабочего комплекса маммографии
Для обеспечения достоверности диагностики при маммографии необходима комплексная экосистема, в которой каждое звено оптимизировано с учетом строгих требований.
Используйте диагностические дисплеи для маммографии с высоким разрешением (5 Мп и выше) со встроенной калибровкой DICOM GSDF, стабилизацией яркости, коррекцией однородности и автоматическими журналами аудита в сочетании с контролируемым внешним освещением.
Создайте замкнутую систему, в которой аппаратное и программное обеспечение, а также окружающая среда соответствуют стандартам маммографии. Начните с дисплея для маммографии с разрешением не менее 5 Мп. Дисплеи с разрешением 8 и 12 Мп обеспечивают более гибкую компоновку. Обеспечьте непрерывную стабилизацию яркости, автоматическую проверку GSDF и коррекцию однородности. Записывайте все данные о калибровке и контроле качества, чтобы вести достоверный журнал работы устройства. Подключите дисплей к системе контролируемого освещения в помещении и заблокируйте предустановки для считывания, чтобы исключить влияние пользователя на результаты. Цель — обеспечить единообразие и объективность результатов при работе с разными операторами.
Коммерческая целесообразность приобретения специализированных маммографических мониторов
Инвестиции в специализированные дисплеи для маммографии — это не расходы, а стратегическая инвестиция в клиническое совершенство, операционную эффективность и управление рисками. Более совершенное технологичное оборудование помогает привлекать и удерживать квалифицированных специалистов, повышая эффективность выявления патологий, сокращая количество повторных исследований и судебно-медицинских споров.
Часто задаваемые вопросы
Можно ли просматривать результаты маммографии и компьютерной томографии на одном мониторе?
Да, на единой мультимодальной платформе. Однако для первичной интерпретации маммограмм следует использовать дисплей с разрешением 5 Мп или выше со специальными пресетами для маммографии и регулируемым освещением. КТ может использоваться на той же платформе в различных конфигурациях с соответствующими настройками.
Достаточно ли одной ручной калибровки для дисплея маммографа?
Нет. Учитывая чувствительность маммографии, разовой калибровки недостаточно. Требуется постоянная стабилизация яркости, автоматическая проверка DICOM GSDF и активная коррекция однородности. Все действия должны фиксироваться в журналах с возможностью отслеживания, чтобы устройство соответствовало требованиям между проверками вручную.
Что лучше: один монитор с разрешением 8 Мп или 12 Мп или традиционная 2х-мониторная станция с разрешением 5 Мп?
Это зависит от рабочего процесса. Двухмониторная 5-мегапиксельная рабочая станция — проверенная и эффективная конфигурация для маммографии. Одиночные 8- или 12-мегапиксельные дисплеи обеспечивают более широкое поле обзора и удобство мультимодальной съемки при условии, что плотность пикселей, качество изображения в оттенках серого и калибровка соответствуют стандартам маммографии.
Заключение
Используйте строгие пороговые значения отображения в маммографии в качестве ориентира для своего отделения. Настройте GSDF, яркость, однородность, 10-битную разрядность и освещение помещения в соответствии с требованиями контроля качества, чтобы получать надежные и точные результаты при маммографии и компьютерной томографии.
